Профилограф (от профиль и ...граф) в металлообработке, прибор для измерения неровностей поверхности и представления результатов в виде кривой линии (профилограммы), характеризующей волнистость и шероховатость поверхности. Обработку профилограммы осуществляют графоаналитическим способом. Принцип работы П. заключается в последовательном ощупывании поверхности иглой, перпендикулярной к контролируемой поверхности, преобразовании колебаний иглы оптическим или электрическим способом в сигналы, которые записываются на светочувствительную плёнку или бумагу. Первые П. появились во 2-й половине 30-х гг. 20 в. и представляли собой оптико-механические устройства с записью сигнала на кино- или фотоплёнку. В современных П. колебания иглы обычно преобразуются в колебания электрические напряжен ия с помощью индуктивных, ёмкостных, пьезоэлектрических и др. преобразователей.

  П. состоят из 3 блоков (рис.): станина с измерительным столиком и приводом (I), электронный блок (II) и записывающее устройство (III). Алмазная игла с радиусом закругления 2—12 мкм располагается в датчике П. Статическое давление иглы на измеряемую поверхность 1—20 мн (1 мн = 0,1 гс), а в динамических условиях — в пределах 0,06—1,2 мн на 1 мкм осевого перемещения иглы. Запись профиля в приборах с электрическим преобразованием сигнала чаще всего выполняется на металлизированной бумаге. Для удобства расшифровки профилограмма вычерчивается в увеличенном масштабе. Увеличение записи измеряемых высот неровностей в вертикальном направлении возможно в диапазоне от 400 до 200 000 раз. Горизонтальное увеличение осуществляется благодаря более быстрому перемещению бумаги по сравнению со скоростью перемещения иглы (до 100 000 раз). Погрешность вертикального увеличени я П. для разных видов приборов от ± 5 до ± 10%, а горизонтального — не более ± 10%. П. обычно изготавливают объединённым с профилометром, снабжают разнообразной оснасткой, обеспечивающей запись профиля деталей различной конфигурации.

  Лит.: Взаимозаменяемость и технические измерения в машиностроении, М., 1972,

  Н. Н. Марков.

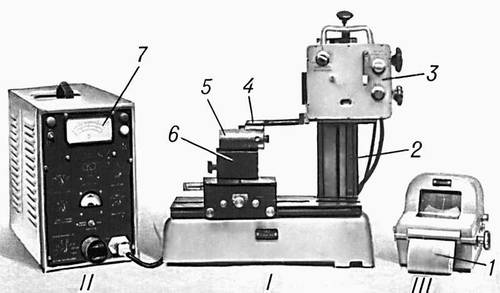

Профилограф-профиломер (модель 202 завода «Калибр») для определения высот неравномерностей от 0,03 до 80 мкм на трассе ощупывания до 36 мкм: 1 — профилограмма; 2 — стойка; 3 — привод; 4 — датчик; 5 — деталь; 6 — измерительный столик; 7 — показывающее устройство электронного блока.
