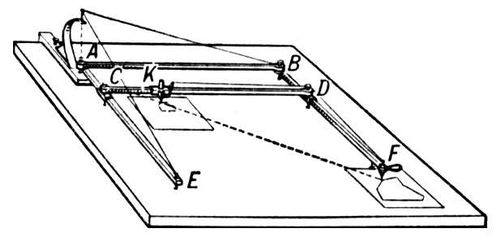

Пантограф (от греч. pán, род. падеж pantós — всё и ...граф), прибор, служащий для перечерчивания планов, карт и т. п. в другом, обычно более мелком масштабе. П. изготовляют различных размеров и разных конструкций (подвесные, на колесиках и др.). На рис. изображен так называемый подвесной П., вес линеек которого частично компенсируется натяжением оттяжек (рис.). Подвесной П. обладает по сравнению с др. конструкциями более мягким, плавным движением и даёт более высокую точность копий. П. состоит из четырёх попарно параллельных линеек, соединённых между собой шарнирами в точках А, В, С, D и образующих параллелограмм ABCD. Точка А (полюс) неподвижна, в точке F помещен шпиль, которым обводится оригинал, в точке К — карандаш, вычерчивающий уменьшенную копию. Отношение масштабов оригинала и копии может быть изменено перемещением линейки CD вдоль линеек AE и BF; одновременно должен быть перемещен и карандаш К так, чтобы точки А, К и F находились на одной прямой, чем достигается подобие фигур копии и оригинала. Рис. к ст. Пантограф. |
