Кодовой коммутации станция, комплекс аппаратуры и коммутационного оборудования, предназначенный для переприёма телеграмм по системе кодовой коммутации. Каждый приёмный (входящий) канал связи К. к. с. включен в так называемый аппаратный стол кодового регистра СКР () с реперфоратором Р и трансмиттером Т, избирателем направлений ИН и автоматическим коммутатором АК. СКР предназначен для приема телеграмм от передающей станции на перфораторную ленту реперфоратора Р и передачи их с помощью трансмиттера Т в исходящие каналы связи. Избиратель направления ИН дешифрирует принятый от кодового регистра КР  маршрутный ин декс и выбирает посредством автоматического коммутатора АК требуемое направление в пункт назначения телеграммы. При отсутствии свободных каналов связи в нужном направлении АК ставит телеграммы на «очередь» или на «ожидание». Каждый передающий (исходящий) канал связи станции оборудован выравнивателем нагрузки ВН, столом контроля передачи телеграмм СКП с телеграфным аппаратом ТА и нумеровальным устройством НУ. СКП предназначен для получения печатного контроля телеграмм, передаваемых по исходящему каналу связи, и, в случае необходимости, для служебных переговоров по аппарату ТА со станцией, принимающей эти телеграммы. ВН служит для «выравнивания» (сглаживания неравномерностей) нагрузки исходящего канала связи данного направления. В случае занятости исходящего канала телеграммы автоматически направляются с трансмиттера Т стола СКР на ВН и накапливаются на перфоленте его реперфоратора Р. При освобождении исходящего канала накопленные на петле перфорированной ленты телеграммы автоматически поступают в него через тр ансмиттер Т выравнивателя нагрузки и автоматическое переключающее устройство ПУ. Контроль правильности передаваемых телеграмм по исходящему каналу связи осуществляется телеграфным аппаратом ТА на столе контроля передачи СКП. Общая ёмкость каждой из К. к. с., работающих на некоторых узлах связи нашей страны, составляет 130 направлений с числом каналов связи в отдельных направлениях от 1 до 10. Скорость телеграфной передачи равна 50 и 75 бод. См. Телеграфия.

  В. В. Новиков.

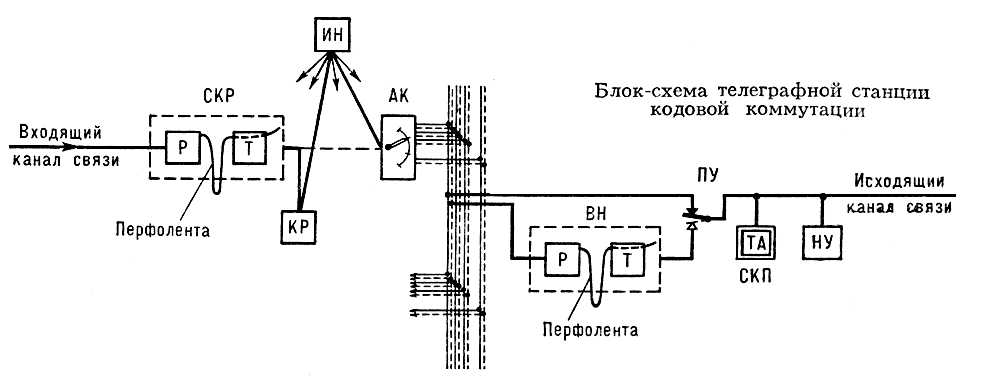

Блок-схема телеграфной станции кодовой коммутации.
